Гибкая печатная плата (FPC) — это печатная плата, изготовленная на тонкой полиимидной или полиэфирной подложке, способная принимать форму изогнутых поверхностей, изгибаться и скручиваться без повреждения проводников. В отличие от жестких плат FR-4, в FPC в качестве основного диэлектрика используется полиимидная пленка (толщиной 12,5–50 мкм), на которую непосредственно ламинируется отжигаемая в рулонах или гальванически осаждаемая медная фольга (12–70 мкм).
Краткое описание:
Гибкая печатная плата (FPC) — это печатная плата, изготовленная на тонкой полиимидной или полиэфирной подложке, способная принимать форму изогнутых поверхностей, изгибаться и скручиваться без повреждения проводников. В отличие от жестких плат FR-4, в FPC в качестве основного диэлектрика используется полиимидная пленка (толщиной 12,5–50 мкм), на которую непосредственно ламинируется отжигаемая в рулонах или гальванически осаждаемая медная фольга (12–70 мкм). Конструкция может быть односторонней, двухсторонней или многослойной, а также может сочетаться с жесткими участками в конфигурации «Rigid-Flex». Защита компонентов обеспечивается полиимидным покрытием вместо традиционной паяльной маски, что позволяет сохранить гибкость схемы и возможность динамического изгиба.
Назначение:
Основная функция гибких печатных плат заключается в обеспечении электрических соединений в системах, где существуют ограничения по объему, присутствуют динамические нагрузки и используется сложная трехмерная компоновка. Гибкая печатная плата напрямую заменяет жгуты проводов и межпластинчатые разъемы в устройствах, где решающее значение имеют вес, занимаемое пространство и надежность при динамических нагрузках. Правильно спроектированная гибкая печатная плата выдерживает миллионы циклов изгиба (при условии правильного расчета радиуса изгиба), а устранение промежуточных разъемов снижает количество потенциальных точек отказа. Кроме того, технология FPC поддерживает монтаж компонентов непосредственно на гибкой подложке (flex-on-flex) и интеграцию трасс с контролируемым импедансом для высокоскоростных цифровых и радиочастотных сигналов.
Области применения:
● Мобильные и носимые устройства: гибкие промежуточные платы для дисплеев и камер, соединительные схемы в смартфонах, планшетах, умных часах и фитнес-трекерах.
● Автомобильная электроника: гибкие узлы приборной панели, соединения датчиков в подвижных частях (рулевые колеса, зеркала, адаптивные фары), модули датчиков систем ADAS.
● Медицинское оборудование: матрицы ультразвуковых датчиков, модули визуализации для эндоскопов, кардиостимуляторы, кохлеарные имплантаты, одноразовые диагностические изделия.
● Промышленная и аэрокосмическая электроника: соединительные элементы для подвижных печатающих головок, кабельные соединения между подсистемами спутников, развертываемые антенные модули.
● Потребительская электроника: мембранные клавиатуры, игровые контроллеры, джойстики, модули цифровых зеркальных и беззеркальных фотоаппаратов.
Краткое описание:

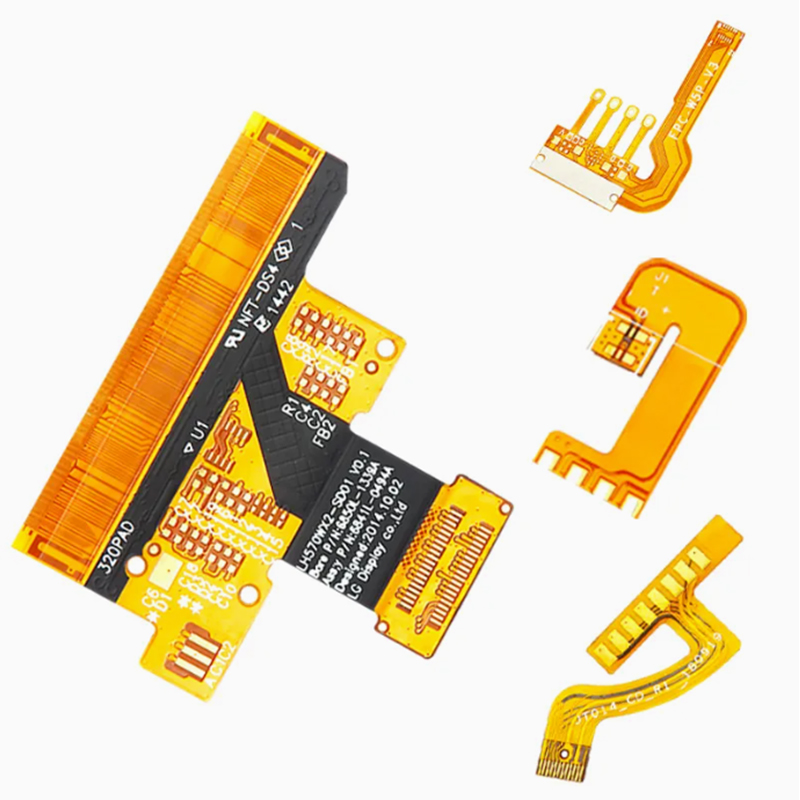

Многослойная гибкая печатная плата (Multilayer FPC) представляет собой гибкую схему, состоящую из трёх или более проводящих медных слоёв, разделённых диэлектрическими полиимидными пленками и соединенных между собой посредством металлизированных сквозных, глухих или погруженных переходных отверстий. В отличие от одно- и двухсторонних гибких печатных плат, в многослойной конструкции используется технология последовательного ламинирования: ультратонкие полиимидные пленки с медной фольгой склеиваются в одном цикле прессования, образуя структуру, способную нести сотни сигнальных дорожек, при этом общая толщина составляет всего 0,2–0,5 мм. Защитные пленки наклеиваются на обе внешние поверхности, а отдельные участки схемы могут быть усилены жесткими ребрами жесткости (FR-4, полиимид или нержавеющая сталь) для поддержки разъема и сборки компонентов.
Назначение:
Основное назначение многослойной гибко-печатной платы (FPC) заключается в объединении высокой плотности соединений, характерной для жестких многослойных печатных плат, с гибкостью и способностью принимать трехмерные формы, присущими гибким печатным платам. Три и более слоев обеспечивают выделенные плоскости заземления и питания, экранирование критически важных высокоскоростных трасс, дифференциальные пары с жестко контролируемым импедансом и разветвление высокоскоростных последовательных интерфейсов — и все это в рамках одной гибкой сборки, которая заменяет несколько жестких плат и соединительных кабелей. Такая интеграция значительно снижает вес и объем системы, а также количество интерфейсов с разъемами, что напрямую повышает общую надежность системы.
Области применения:
● Электроника для аэрокосмической и оборонной промышленности: бортовые процессоры спутников, антенные решетки с цифровым формированием луча, блоки управления ракетным наведением с жесткими ограничениями по весу и габаритам.
● Системы медицинской визуализации: гибкие матрицы ультразвуковых датчиков высокой плотности, модули визуализации на основе катетеров и эндоскопов со встроенной первичной обработкой сигнала.
● Флагманские мобильные устройства: складные смартфоны и планшеты с динамическими шарнирами, поддерживающими изгиб под воздействием нескольких сигналов, а также высококачественные модули с несколькими камерами.
● Носимые системы AR/VR: компактные межпластинные соединения в очках дополненной реальности, передающие видеосигнал, питание и управляющие данные через единый гибкий узел.
● Высоконадежная промышленная электроника: скважинные приборы для нефтегазовой промышленности, соединения для многоосевых робототехнических манипуляторов и подводное оборудование с экстремальной устойчивостью к воздействию окружающей среды.
