Гибкая печатная плата (FPC) — это печатная плата, изготовленная на тонкой полиимидной или полиэфирной подложке, способная принимать форму изогнутых поверхностей, изгибаться и скручиваться без повреждения проводников. В отличие от жестких плат FR-4, в FPC в качестве основного диэлектрика используется полиимидная пленка (толщиной 12,5–50 мкм), на которую непосредственно ламинируется отжигаемая в рулонах или гальванически осаждаемая медная фольга (12–70 мкм).
Краткое описание:
Гибкая печатная плата (FPC) — это печатная плата, изготовленная на тонкой полиимидной или полиэфирной подложке, способная принимать форму изогнутых поверхностей, изгибаться и скручиваться без повреждения проводников. В отличие от жестких плат FR-4, в FPC в качестве основного диэлектрика используется полиимидная пленка (толщиной 12,5–50 мкм), на которую непосредственно ламинируется отжигаемая в рулонах или гальванически осаждаемая медная фольга (12–70 мкм). Конструкция может быть односторонней, двухсторонней или многослойной, а также может сочетаться с жесткими участками в конфигурации «Rigid-Flex». Защита компонентов обеспечивается полиимидным покрытием вместо традиционной паяльной маски, что позволяет сохранить гибкость схемы и возможность динамического изгиба.
Назначение:
Основная функция гибких печатных плат заключается в обеспечении электрических соединений в системах, где существуют ограничения по объему, присутствуют динамические нагрузки и используется сложная трехмерная компоновка. Гибкая печатная плата напрямую заменяет жгуты проводов и межпластинчатые разъемы в устройствах, где решающее значение имеют вес, занимаемое пространство и надежность при динамических нагрузках. Правильно спроектированная гибкая печатная плата выдерживает миллионы циклов изгиба (при условии правильного расчета радиуса изгиба), а устранение промежуточных разъемов снижает количество потенциальных точек отказа. Кроме того, технология FPC поддерживает монтаж компонентов непосредственно на гибкой подложке (flex-on-flex) и интеграцию трасс с контролируемым импедансом для высокоскоростных цифровых и радиочастотных сигналов.
Области применения:
● Мобильные и носимые устройства: гибкие промежуточные платы для дисплеев и камер, соединительные схемы в смартфонах, планшетах, умных часах и фитнес-трекерах.
● Автомобильная электроника: гибкие узлы приборной панели, соединения датчиков в подвижных частях (рулевые колеса, зеркала, адаптивные фары), модули датчиков систем ADAS.
● Медицинское оборудование: матрицы ультразвуковых датчиков, модули визуализации для эндоскопов, кардиостимуляторы, кохлеарные имплантаты, одноразовые диагностические изделия.
● Промышленная и аэрокосмическая электроника: соединительные элементы для подвижных печатающих головок, кабельные соединения между подсистемами спутников, развертываемые антенные модули.
● Потребительская электроника: мембранные клавиатуры, игровые контроллеры, джойстики, модули цифровых зеркальных и беззеркальных фотоаппаратов.
Краткое описание:

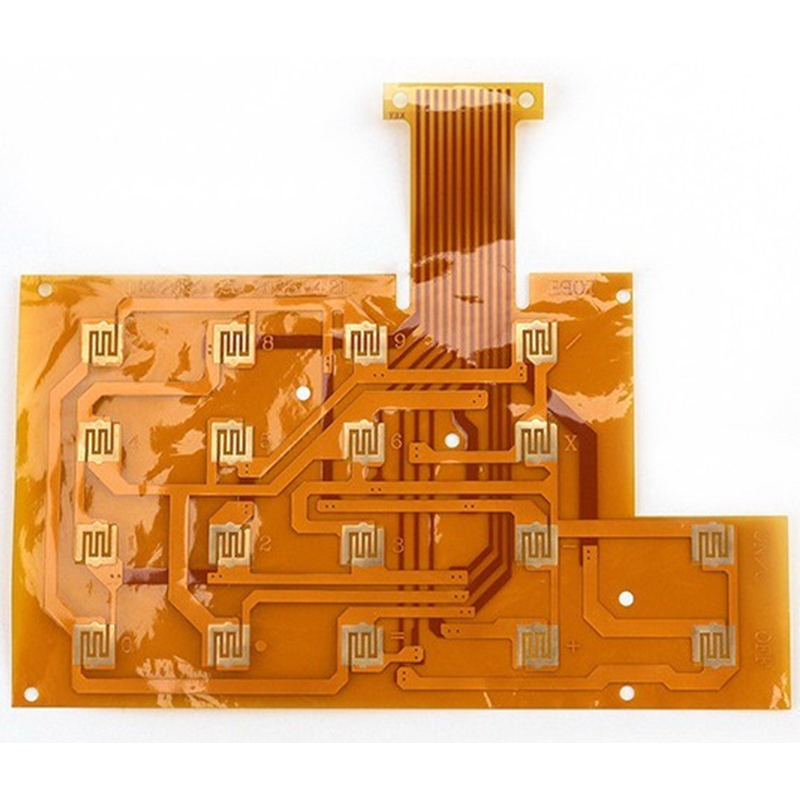

Односторонняя гибкая печатная плата (Single-Sided FPC) — это самый простой и экономичный тип гибкой печатной платы, представляющий собой один проводящий слой меди на полиимидной или полиэфирной подложке. Конструкция состоит из трех основных элементов: диэлектрической пленки из полиимида (12,5–50 мкм), медной фольги (12–70 мкм) с вытравленным рисунком схемы и защитного полиимидного покрытия, выборочно открытого в местах расположения контактных площадок. При минимальной общей толщине, начинающейся всего с 0,08 мм, эта схема обладает исключительной гибкостью, выдерживает миллионы циклов динамического изгиба и легко приспосабливается к поверхности, на которую она устанавливается. Однослойная топология накладывает ограничения на трассировку, но обеспечивает лучшее соотношение стоимости и надежности среди всех типов FPC.
Назначение:
Основное назначение односторонней гибкой печатной платы (FPC) заключается в замене дискретной проводки, жгутов проводов и разъемных интерфейсов в системах, где решающее значение имеют вес, габариты и устойчивость к постоянным механическим деформациям. Она служит компактным, плоским и высоконадежным электрическим соединением, которое можно проложить в трехмерном пространстве, обходя другие компоненты. Отсутствие металлизированных сквозных отверстий и межслойных переходных отверстий значительно упрощает процесс изготовления и повышает устойчивость к многократному изгибу, так как вся медь находится в одной плоскости, близко к нейтральной оси изгиба.
Области применения:
● Бытовая и офисная электроника: схемы мембранных клавиатур, гибкие кабели для пультов дистанционного управления, соединения для базовых модулей дисплеев.
● Потребительская электроника: подключения динамиков, микрофонов, тактильных моторов и антенн NFC.
● Автомобильная электроника: гибкие соединения переключателей на рулевом колесе, соединения датчиков положения, простые жгуты светодиодных индикаторов.
● Медицинские устройства: одноразовые диагностические датчики, одноразовые контактные площадки электродов, соединения носимых мониторов пациентов.
● Промышленное оборудование: перемычки «плата-плата» для ограниченного пространства, соединения термисторов и термопар, гибкие сборки светодиодной подсветки. Основное назначение односторонней гибкой печатной платы (FPC) — заменить дискретную проводку, жгуты и интерфейсы с разъемами в приложениях, где вес, объем и устойчивость к постоянной механической деформации имеют решающее значение.
