Можно ли сразу запускать массовое производство PCB после прототипирования? Инженеры SanHan разбирают типичные ошибки в проектировании высокочастотных плат
(Можно ли сразу запускать массовое производство PCB после прототипирования? Разбор типичных ошибок в проектировании высокочастотных плат)
Многие инженеры-разработчики оборудования при консультации по прототипированию PCB задают вопрос: «Образец прошёл тестирование, можно ли сразу размещать заказ на массовое производство?» Ответ, как правило, отрицательный. Между прототипированием и массовым производством высокочастотных PCB (особенно миллиметровых и высокоскоростных цифровых плат) существует множество «скрытых ловушек» — дрейф импеданса, различия между партиями материалов, колебания шероховатости медной фольги. Любой из этих факторов, вышедший из-под контроля, может привести к браку всей партии. В этой статье мы подробно разберём правильный процесс перехода от верификации к массовому производству высокочастотных PCB.
Основной принцип: почему успешный прототип ≠ гарантия качества серии?
Производительность высокочастотных PCB в высокой степени зависит от «генетики материалов» и стабильности технологического окна:

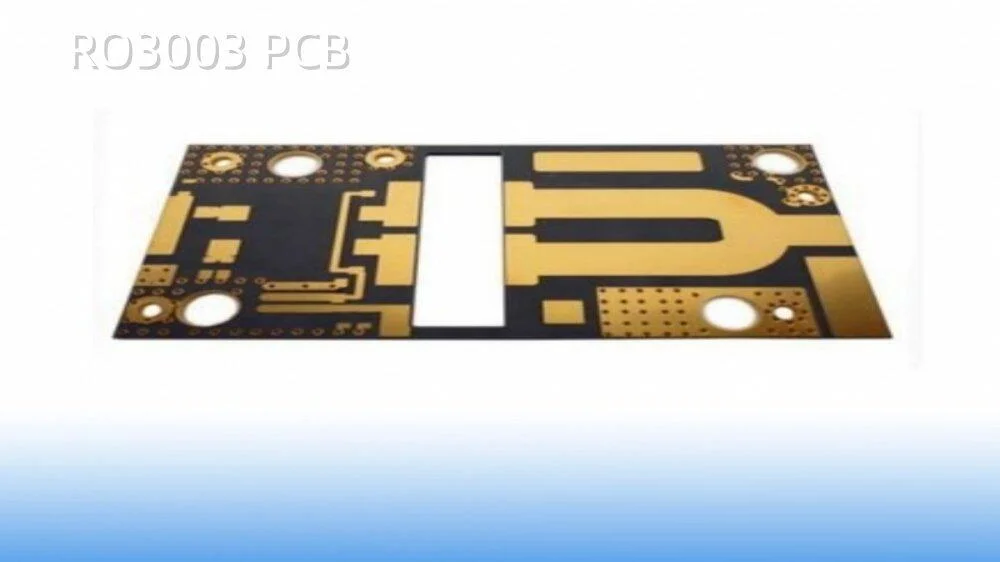

Различия между партиями материалов: У одной и той же модели высокочастотной основы (например, Rogers RO3003) колебания Dk между партиями могут достигать ±0,05. Для микрополосковой линии на 28 ГГц это означает отклонение импеданса на ±2,5 Ом — достаточно для ухудшения возвратных потерь с –25 дБ до –18 дБ.
Ловушка шероховатости медной фольги: При прототипировании использовалась VLP-медь с Rz=1,2 мкм, при массовом производстве поставщик изменился и Rz стал 2,0 мкм — вносимые потери на 28 ГГц увеличиваются сразу на 0,8 дБ/10 см.
Дрейф технологии ламинирования: Прототипная линия использует вакуумный пресс, массовая — быстрый пресс. Равномерность диэлектрической толщины снижается с ±3% до ±8%, и согласованность импеданса дифференциальных пар разрушается.
Конфликт: Прототипирование преследует цель «функциональной верификации», массовое производство — «статистической согласованности». Логика контроля качества у них принципиально различна.
Правильная схема массового производства: трёхэтапный метод верификации SanHan
Для обеспечения согласованности производительности высокочастотных PCB от образца до серии строго соблюдайте следующий процесс:
| Этап верификации |
Рекомендуемый срок |
Ключевые контрольные параметры |
Техническая поддержка SanHan |
| Инженерный образец (EVT) |
2–3 недели |

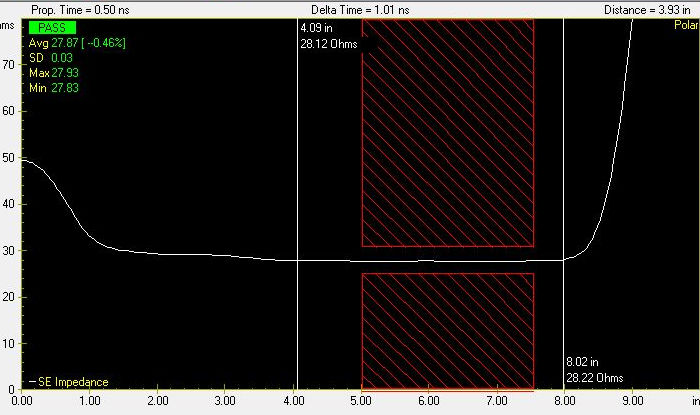

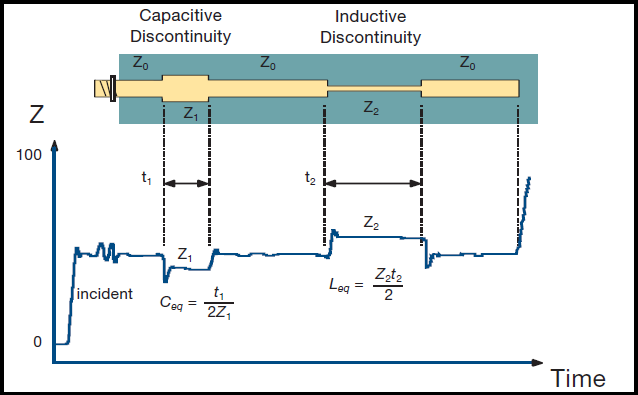

TDR-тест импеданса, сканирование S-параметров, предварительный отбор термических циклов |
Бесплатные рекомендации по оптимизации многослойной конструкции PCB |
| Верификация конструкции (DVT) |
3–4 недели |
Дрейф импеданса во всём температурном диапазоне (–40°C~+85°C), сопротивление CAF, равномерность толщины меди |
Выдача отчёта о тестировании с декомпозицией AFR |
| Верификация производства (PVT) |
2 недели |
Статистический контроль процессов CPK≥1,67, аудит согласованности входных партий материалов |
Выездной технологический аудит + архив прослеживаемости партий PCB |
Пояснения к ключевым контрольным точкам:
-
Этап EVT: Не ограничивайтесь проверкой «работает/не работает», обязательно выполняйте сканирование на векторном анализаторе цепей (VNA) до удвоенной рабочей частоты. SanHan рекомендует для приложений на 28 ГГц сканировать минимум до 56 ГГц, чтобы убедиться в отсутствии паразитных резонансов.
-
Этап DVT: Обязательно проведите кросс-верификацию минимум на 3 различных партиях основного материала. SanHan может содействовать в получении у Rogers/Taconic отчётов о различиях между партиями.
-
Этап PVT: Требуйте от завода-изготовителя PCB рентгеновские сканы диэлектрической толщины каждой панели, а не только измерения готового изделия. На линиях массового производства SanHan стандартно предусмотрен 100%-ный онлайн контроль толщины.
Обработка специальных случаев
В: Образец изготовлен на импортной основе, при массовом производстве хотим перейти на отечественный аналог. На что обратить внимание?
О: Абсолютно недопустима прямая замена. Температурные характеристики Df у отечественных высокочастотных основ часто существенно отличаются от импортных. SanHan рекомендует предварительно провести «верификацию эквивалентности материалов»: изготовить на отечественной основе образец по тому же дизайну, сравнить S-параметры до 1,5-кратной рабочей частоты. Переход возможен только при различии вносимых потерь <0,5 дБ.
В: Ширина линии в конструкции изменена на 0,1 мм, нужно ли проходить полную верификацию заново?
О: Для конструкций >10 ГГц изменение ширины линии на 10% требует повторного моделирования. SanHan предоставляет бесплатный экспресс-анализ SI: отправьте новый Gerber на
Vicki@sanhan.tech, в течение 48 часов получите отчёт о влиянии на импеданс.
В: В процессе массового производства внезапно выявлено систематическое превышение допуска импеданса. Как действовать в аварийном порядке?
О: Немедленно заморозьте партию, отберите 5 образцов для сечения (Microsection). Техническая поддержка SanHan проведёт удалённую диагностику: пришлите фотографии микросрезов, инженер онлайн определит — проблема в основе, отклонении травления или дрейфе ламинирования.
О компании SanHan: ваш консультант по надёжности массового производства высокочастотных PCB
Мы предлагаем не просто изготовление PCB, а полноценное сопровождение качества на всём жизненном цикле — от заморозки конструкции до выхода на серийные объёмы:
-
Бесплатный предварительный DFM-аудит: Перед отправкой Gerber инженеры SanHan проверят многослойную конструкцию PCB, ширину линий/зазоров, соотношение диаметра отверстия к толщине платы, перехватив 90% рисков технологичности.
-
Гарантия согласованности партий: Прямые поставочные соглашения с Rogers, Taconic, Panasonic — каждый рулон сопровождается сертификатом COA + исходными данными тестирования TCDk.
-
Гарантия отчёта 8D: При любом браке серийной партии PCB SanHan обязуется в течение 72 часов выдать корневой анализ 8D с корректирующими и предупреждающими мерами.
