Частые отказы PCB в условиях сильного холода и агрессивной среды? Глубокий анализ PCB-решений Sanhan для экстремальных условий
На арктических нефтегазовых платформах, в системах сигнализации Транссибирской магистрали, в шкафах управления прибрежных ветроэнергетических установок — надёжность печатных плат (PCB) напрямую определяет срок службы всей электронной системы. Перед лицом комплекса вызовов: запуск при –55°C, соляной туман, конденсация и обледенение — как обеспечить целостность платы без расслоения, разделения слоёв и хрупкости пайки? В этой статье мы глубоко разберём физические механизмы отказов PCB в экстремальных условиях и представим вам проверенное в реальных условиях решение для высоконадёжных PCB от Sanhan.
Корни отказов PCB: «двойное удушение» термическими напряжениями и электрохимической коррозией
Обычные коммерческие печатные платы (например, на стандартной основе FR-4) имеют врождённые структурные недостатки в экстремальных условиях:
Термомеханические повреждения PCB: Стандартная основа FR-4 имеет температуру стеклования (Tg) всего около 130–140°C, а коэффициент линейного расширения (CTE) по оси Z достигает примерно 70 ppm/°C. При циклическом изменении температуры от –55°C до +125°C разница в расширении между основой и медной фольгой (CTE около 17 ppm/°C) создаёт огромные внутренние напряжения, приводящие к расслоению слоёв и бочкообразному растрескиванию сквозных отверстий (PTH). После 100 циклов уровень расслоения может превышать 40%, тогда как по военному стандарту MIL-STD-202 требуется 1000 циклов без разделения слоёв.
Электрохимическая коррозия PCB: В условиях высокой влажности и соляного тумана на поверхности PCB образуется плёнка конденсата, превращающаяся в электролит под действием ионов хлора (Cl⁻). Это вызывает рост проводящих анодных нитей (CAF), приводящих к микрокоротким замыканиям. На необработанных платах площадь коррозии после 96-часового соляного тумана может превышать 5%, а сопротивление изоляции падает с 10¹⁰ Ом до 10⁶ Ом и ниже.
Усталость пайки на PCB: Резкие перепады температур вызывают циклическое расширение и сжатие припойных соединений, что приводит к появлению усталостных трещин и в конечном итоге к обрыву цепи. PCB с пористостью припоя 10–20% имеют ресурс термических циклов в 5 раз меньше, чем изделия с низкой пористостью.

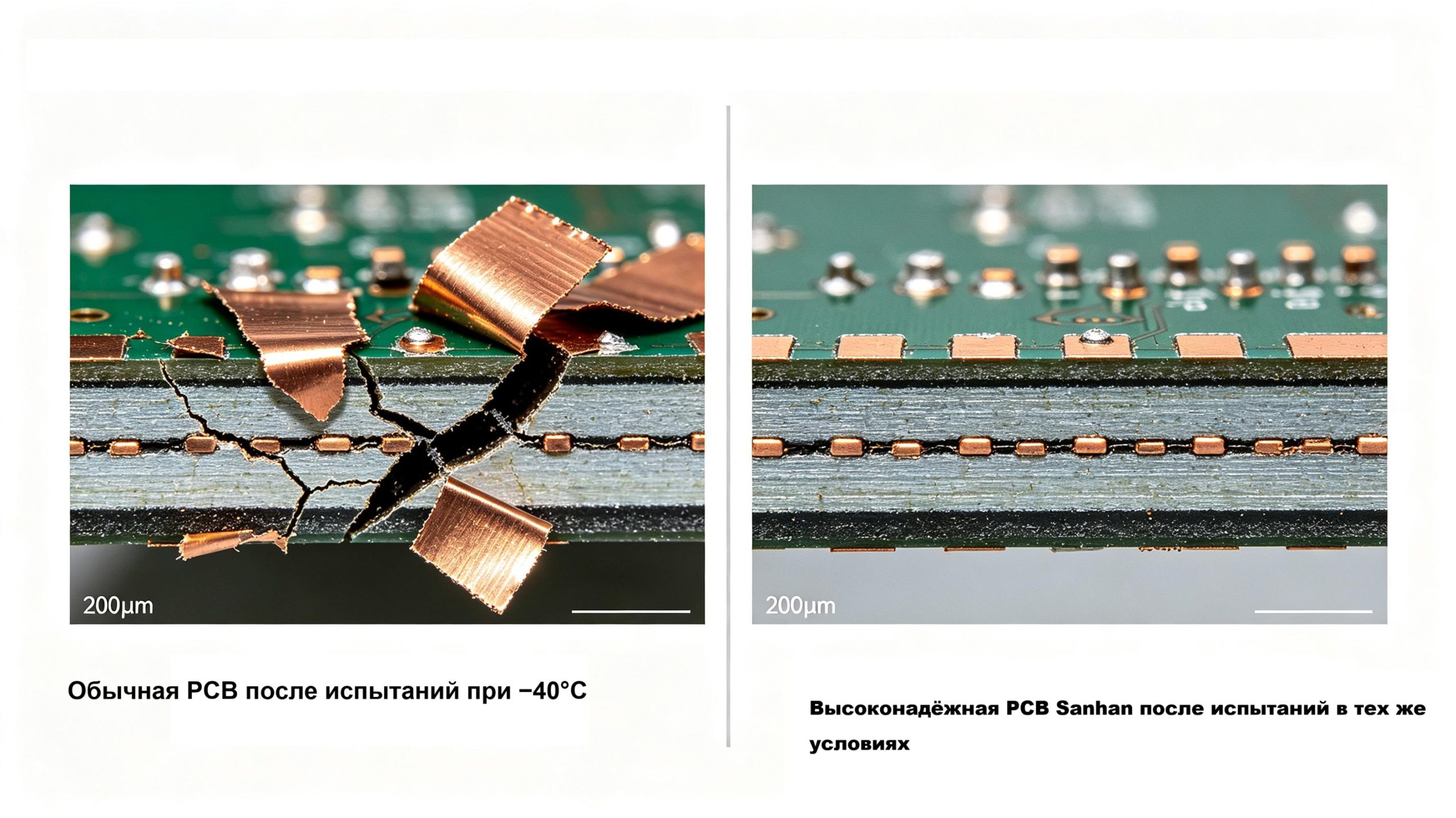

[Рекомендация по изображению]: Сравнительное фото: слева — обычная PCB с расслоением слоёв и разрушением пайки при –40°C (микросрез); справа — высоконадёжная PCB Sanhan, сохранившая структурную целостность в аналогичных условиях. Alt-тег: pcb-extreme-environment-failure-comparison (сравнение отказов PCB в экстремальных условиях).
Ключевые PCB-технологии Sanhan: тройная система защиты от материала до системы
Решения Sanhan для экстремальных условий — это не просто «утолщение и усиление», а системный подход, основанный на материаловедении, технологии производства PCB и защитных методах:
Первый уровень: подбор специальных PCB-основ — устранение несоответствия CTE на корню
Отказ от стандартной FR-4 в пользу точно подобранных материалов для PCB под конкретное применение:
-
Решение для PCB с высокой Tg и низким CTE: Применение специальных основ с Tg ≥ 250°C и CTE по оси Z ≤ 50 ppm/°C (например, Rogers RO4350B, Taconic RF-35), обеспечивающих структурную стабильность до 150°C и снижение межслойных напряжений на 60% и более.
-
Гибкое PCB-решение на полиимиде (PI): Для сценариев с высокой вибрацией — применение полиимидных основ DuPont Pyralux AP с Tg > 360°C и относительным удлинением при разрыве свыше 200%, поглощающих вибрационную энергию и повышающих виброустойчивость PCB более чем на 30%.
Второй уровень: усиление PCB толстой медью и пайка с низкой пористостью — усиление механических и электрических соединений
-
Толстомедное исполнение PCB: Увеличение толщины поверхностной меди с стандартных 1 унции (35 мкм) до 2–6 унций (70–210 мкм), повышение изгибной прочности дорожек PCB на 60%. При вибрации 1000g частота обрыва тонких дорожек снижается с >25% до <3%.
-
Вакуумная пайка PCB в атмосфере азота: Защита припойных соединений от окисления азотом и вакуумная обработка снижают пористость припоя с 10–20% до 1–2%, значительно улучшая теплопроводность, механическую прочность и ресурс термических циклов PCB.
-
Технология прямого металлирования PCB (Direct Plating): Использование проводящего слоя на основе углеродных нанотрубок обеспечивает покрытие стенок отверстий PCB >98%, равномерность толщины меди ±15%, полностью устраняя характерные для химического меднения дефекты пористости стенок.
Третий уровень: PCB-защитные покрытия и герметизация — блокирование пути проникновения агрессивных сред
-
Защитное покрытие PCB (Conformal Coating): Нанесение акрилового/полиуретанового трёхкомпонентного лака толщиной 0,1–0,2 мм, формирующего водонепроницаемый изолирующий слой. Сопротивление изоляции PCB остаётся стабильным выше 10¹⁰ Ом при тестировании в условиях 85°C/85% отн. влажности.
-
Электронный заливочный компаунд для PCB: Для наружного оборудования и устройств с высокой вибрацией — полная заливка компаундом, поглощающим механические напряжения от перепадов температур и защищающим пайку и компоненты PCB от вибрационных ударов.
-
Водозащитный бортик разъёмов PCB: Установка выступа паяльной маски высотой 0,3 мм вокруг разъёмов, предотвращающего проникновение жидкости на плату.
Сравнение результатов испытаний PCB: решение Sanhan vs обычная коммерческая PCB
Для подтверждения эффективности PCB-решения мы провели полный комплекс испытаний по стандартам MIL-STD-202 и IPC-TM-650:
| Параметр испытания PCB |
Условия испытания |
Обычная коммерческая PCB |
PCB-решение Sanhan для экстремальных условий |
Улучшение |
| Ресурс термических циклов PCB |
–55°C ↔ +125°C, 1000 циклов |
Расслоение >40%, растрескивание PTH |
Нулевое расслоение, PTH >99% целостных |
Качественный скачок в структурной целостности |
| Термический шок PCB |
–55°C ↔ +150°C, быстрая смена жидкостных ванн |
Усталостные трещины пайки, отказ 30% |
Нулевые трещины пайки, 100% прохождение |
Улучшение термомеханической надёжности в 30 раз |
| Соляной туман для PCB |
5% NaCl, 35°C, 96 ч непрерывного распыления |
Площадь коррозии >5%, резкое падение сопротивления изоляции |
Площадь коррозии <0,1%, сопротивление изоляции >10¹⁰ Ом |
Улучшение коррозионной стойкости в 50 раз |
| Виброустойчивость PCB |
10–2000 Гц, случайная вибрация 1000g |
Обрыв тонких дорожек >25% |
Толстомедное исполнение 3 унции: обрыв <3% |
Улучшение вибропрочности в 8 раз |
| Сопротивление CAF на PCB |
85°C/85% отн. влажности, 1000 В пост. тока, 1000 ч |
Частота микрокоротких замыканий >15% |
Нулевой рост CAF, стабильная изоляция |
Гарантия долгосрочной электрической надёжности |
